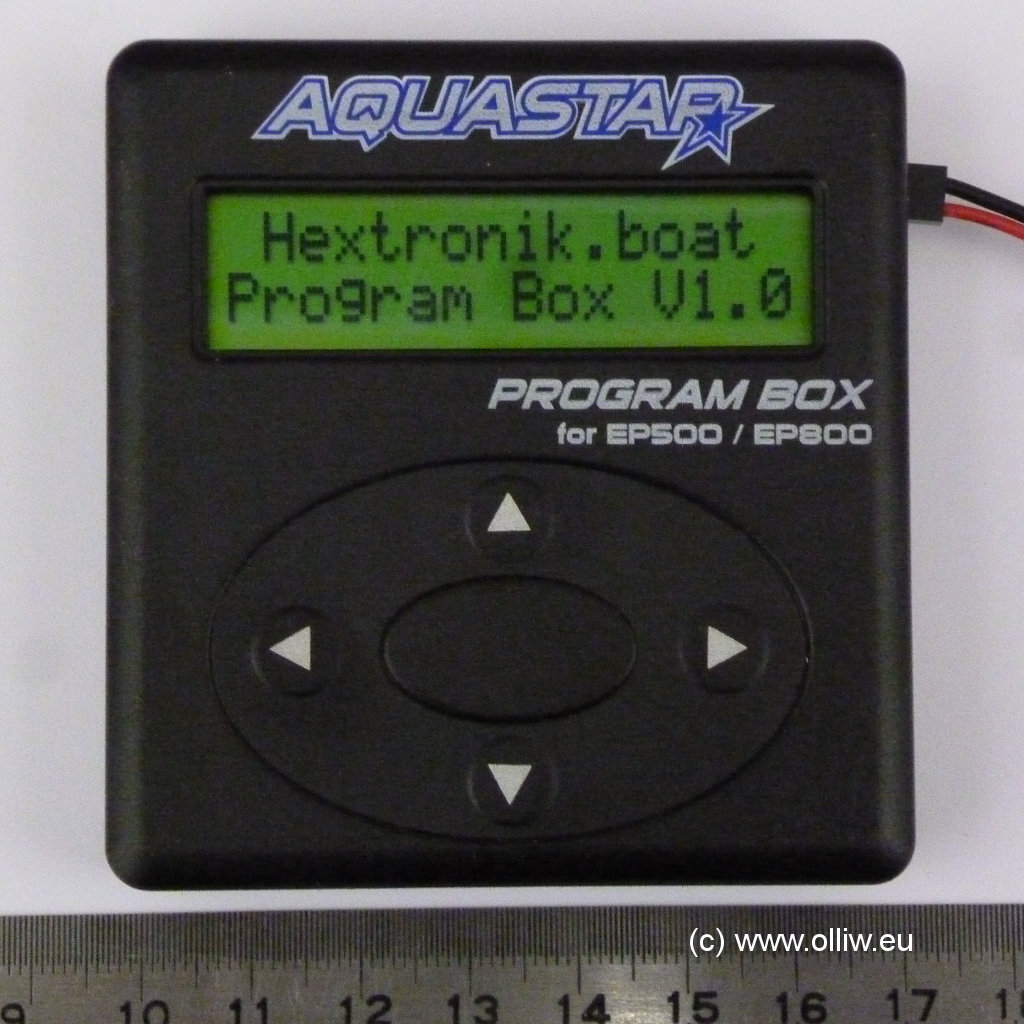

Für eigene Zwecke wünscht man sich oft eine Box mit einem Display und Tasten, und was liegt näher als hierzu eine käufliche Box zu verwenden und entsprechend umzubauen/umzuprogrammieren. Die Robbe Programmer Box ist dafür sehr gut geeignet (siehe hier). Eine billige, allerdings etwas klobige Alternative ist die Turnigy DLux Programierbox, die es bei Hobbyking für $9.95 (ohne Versand) gibt. Die Turnigy AquaStar Box ist sogar noch etwas billiger ($8.89 ohne Versand) und sah auf den Photos deutlich schnieker aus, also wurde sie bestellt, und – juchu – auch sie taugt sehr gut! Sie verwendet einen Atmega8 und ein kompatibles LCD-Display, und auch die ISP-Anschlüsse sind auf leicht zugängliche Pads geführt. Tatsächlich ist die Hardware und der Schaltplan faktisch identisch zu dem der Turnigy DLux Box mit Board-002.
Bemerkung: Vorsicht, es gibt zwei Typen von Boxen mit dem Label „AquaStar“, ich meine NICHT diese hier.
Realisierte Projekte
- Progbox für das GA250 Cp-Gyro Firmware Projekt.
- Progbox für den GA250 FP&Koax GyroMischer.
- Progbox für den DIY Koaxmischer.
Bezugsquellen und Alternativen
- Hobbyking (link)
- Betrachtenswerte Alternativen sind die Robbe Programmer Box oder Turnigy DLux Programming Box.
Dimensionen
Gehäuse (BxHxT): 71 mm x 75 mm x 18 mm
Display (B): ca. 50 mm
Komponenten
uC: Atmega8 (ID laut avrdude 0x1e9307)
Oszillator: 16 MHz Keramik
Display: grünes unbeleuchtetes kompatibles 2×16 LCD-Display (es ist etwas kleiner als Standard-LCDs)
Tasten: vier Tasten

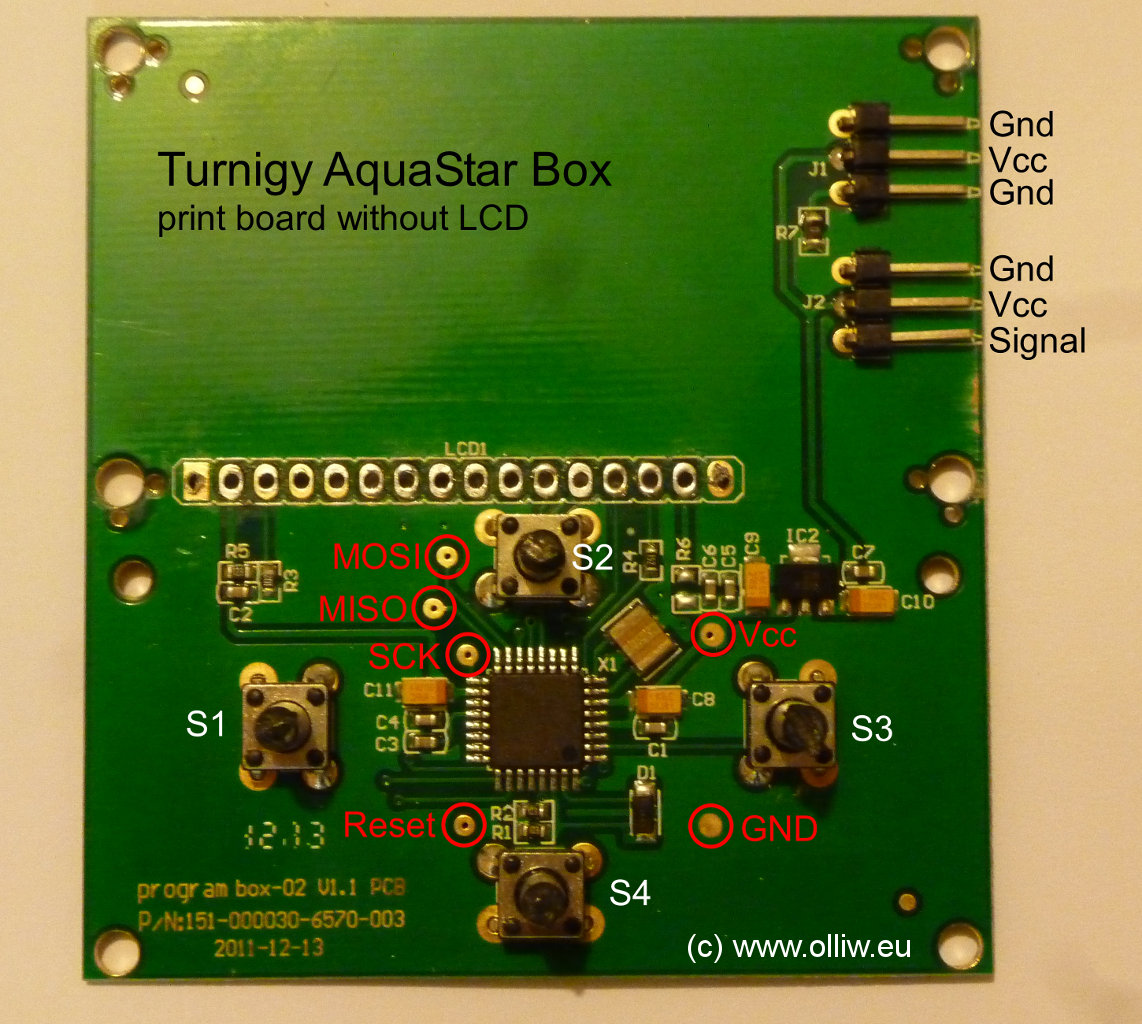

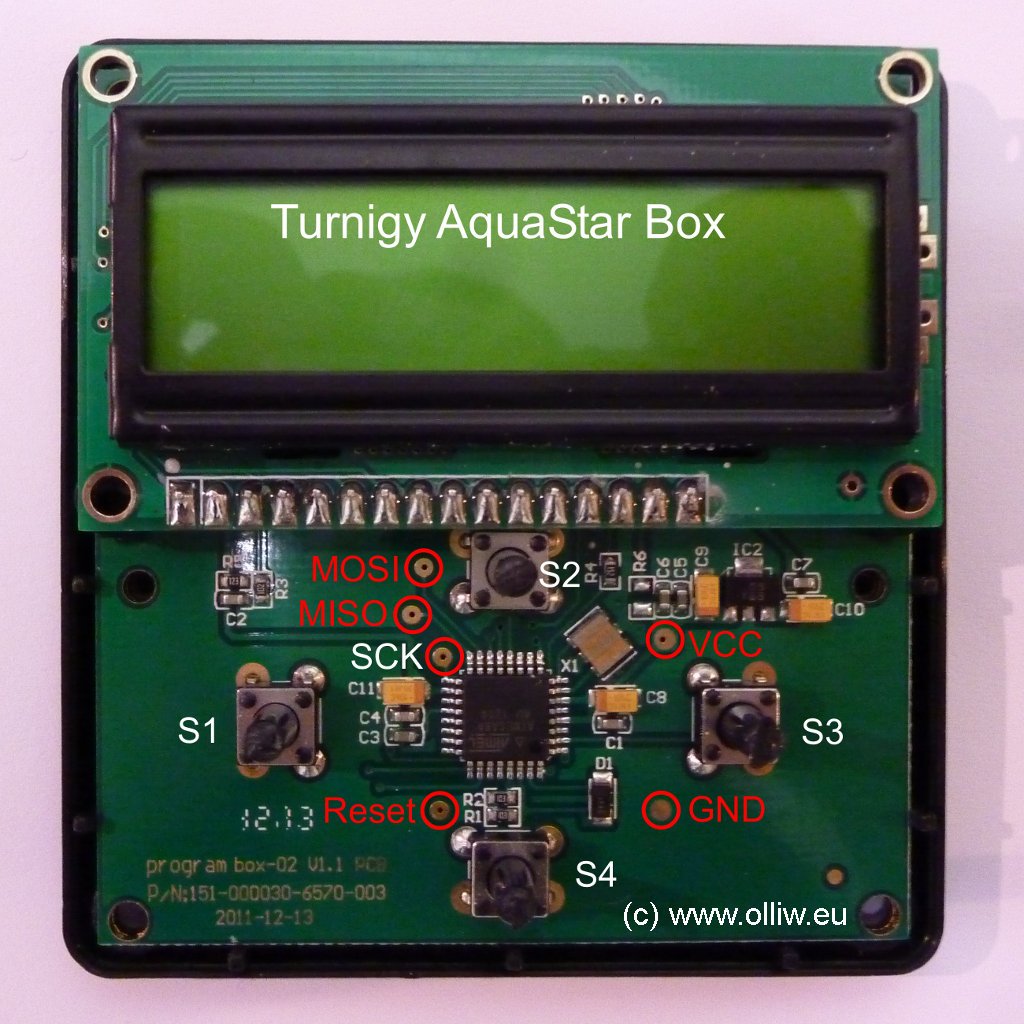

Innenansicht und Schaltbild (für volle Auflösung bitte anklicken)

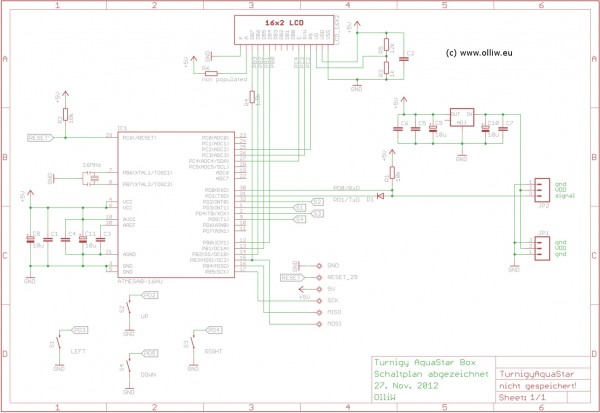

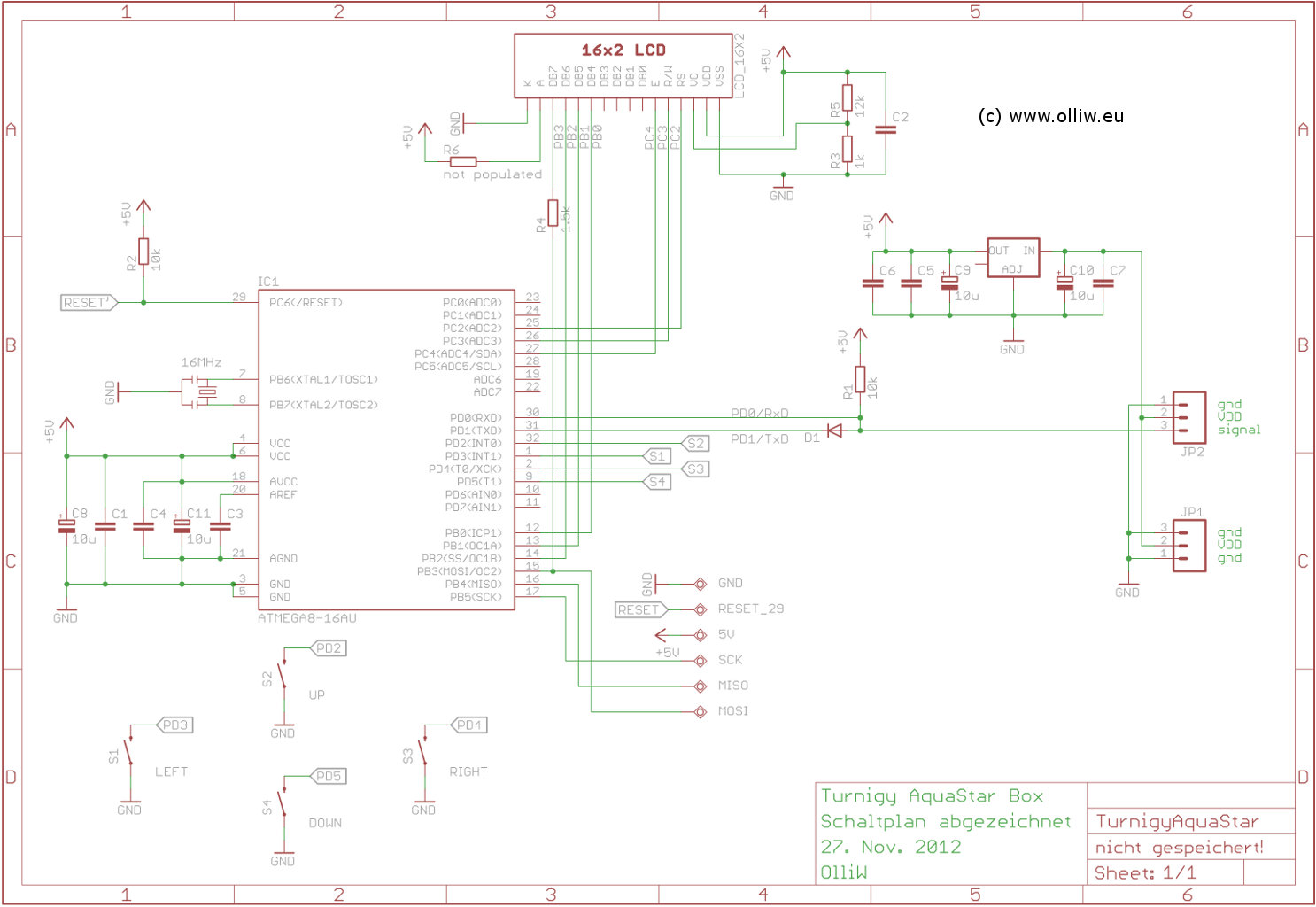

Schaltplan (für volle Auflösung bitte anklicken)
Original Fuse-Settings des ATmega8
low fuse: 0xAE, high fuse: 0xCF, lock byte: 0x3F
Belegung der Ports des Atmega8
Die Ports des Atmega8 sind wie folgt mit Funktionen belegt:
PC2: RS-Anschluss des LCD Displays
PC3: R/W-Anschluss des LCD Displays
PC4: E-Anschluss des LCD Displays
PB0-PB3: DB4 bis DB7 Anschlüsse des LCD Displays
PD3: LEFT Taste (Taste links außen)
PD2: UP Taste (Taste oben mitte)
PD4: RIGHT Taste (Taste rechts außen)
PD5: DOWN Taste (Taste unten mitte)
PD0 / RXD & PD1 / TXD: diese Pins sind über ein Widerstands- und Diodennetzwerk mit der Signalleitung am Servoanschluß verbunden, dies ermöglicht eine half-duplex serielle 1-wire Verbindung
